Опоры корпусные хомутовые КХ предназначены для крепления стальных технологических трубопроводов с различным наружным диаметром и различного назначения. Изготавливаются в соответствии с ОСТ 36-146-88.
Опоры типа КХ-А11(А21) от Ду57 до Ду159 включительно могут применяться в качестве подвижных и неподвижных опор, а до Ду630 только в качестве подвижных. Температура транспортируемого вещества - от 0 до +450°C, давление - до 10 МПа. Температура окружающей среды до -70°C.
Корпус опоры КХ изготавливается из штампованной скобы с приваренным ребром жесткости. Хомуты привариваются к опоре при монтаже трубопровода, а упоры привариваются к трубе.

Конструкция

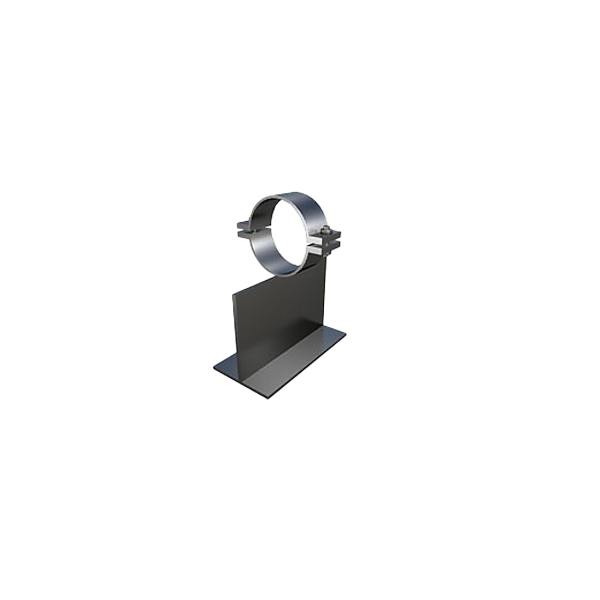

Опора ТХ состоит из упоров, гнутого хомута и сварного тавра, упоры привариваются к трубе при монтаже трубопровода. Каждое исполнение опор для Ду от 57 до 89 мм предусматривает два варианта крепления полухомутов: нормальное (болты параллельны вертикальной оси) и под углом 45 градусов. Опора может иметь не сварной тавр, тогда в обозначении опоры буква С не ставится. Например, опора ТХ БС12 из прокатного тавра обозначается как ТХ Б12 - внешний вид её аналогичен опоре БС12.

Технические характеристики
